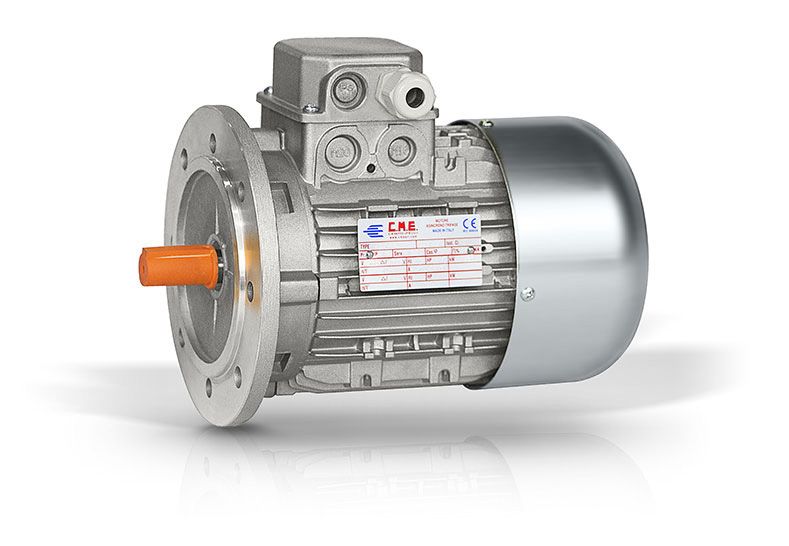

Double polarity motors:

4-6 Poles Single winding V400 Hz50

TYPE	KW	HP	ROUNDS N/MIN	400V (A)	η 100%	COSɸ 100%	IS/IN	CS/CN	CM/CN	CN(NM)	J KGM²	WEIGHT Kg
71b	0,37-0,22	0,5-0,3	1400/900	1,2-1	61-50	0,73-0,64	3,2-2,4	1,6-1,9	1,7-2,0	2,5-2,3	0,00120	7,0
71c	0,55-0,37	0,5-0,3	1400/900	1,6-1,3	65-69	0,76-0,71	3,4-2,5	1,3-1,7	1,4-1,9	3,8-4	0,00148	7,9
80b	0,55-0,37	0,5-0,3	1400/900	1,5-1,2	67-65	0,79-0,67	3,7-3,2	1,4-1,8	1,5-2	3,8-3,8	0,00237	10,5
80c	0,75-0,55	0,5-0,3	1400/900	2,1-2	69-66	0,75-0,6	3,8-3,3	1,5-1,7	1,7-1,9	5,1-5,8	0,00284	11,7
90Sa	0,75-0,55x	0,5-0,3	1410/900	2,1-1,8	64-62	0,81-0,71	3,8-3,2	1,5-1,9	1,6-2,1	5,1-5,8	0,00379	13,4
90Lb	1-0,75	0,5-0,3	1410/910	2,6-2,3	70-64	0,79-0,74	3,8-3,2	1,3-1,6	1,5-1,8	6,8-7,9	0,00506	15,8
90Lc	1,3-0,9	0,5-0,3	1410-910	3,3-2,6	68-64	0,84-0,78	3,6-3,0	1,3-1,7	1,4-1,8	8,8-9,4	0,00607	17,6
90Ld	1,5-1	0,5-0,3	1410/910	3,8-3,2	74-68	0,77-0,66	3,8-2,5	1,4-1,6	1,7-1,9	10,2-10,5	0,00708	18,5
100La	1,8-1,2	0,5-0,3	1420/920	4,5-3	69-73	0,84-0,79	4,1-3,4	1,6-1,4	1,8-1,6	12,1-12,5	0,00871	20,5
100Lb	2,2-1,5	0,5-0,3	1420/920	5,6-4,2	72-70	0,79-0,74	4,8-4,2	1,6-1,7	1,7-1,9	14,8-15,6	0,01132	24,1
100Le	2,5-1,8	0,5-0,3	1430/930	6,4-5	73-74	0,77-0,7	4,3-4,1	1,9-2,1	2,2-2,4	16,7-18,5	0,01262	25,7
112mb	2,8-2	0,5-0,3	1440/930	6,8-5,6	74-71	0,8-0,73	4,8-3,6	1,4-1,7	1,6-1,9	18,6-20,5	0,01219	32,8
112Me	3,1-2,2	0,5-0,3	1440/930	6,9-6,1	74-72	0,88-0,72	4,7-3,2	1,4-1,6	1,5-1,8	20,6-22,6	0,01349	34,6
112MLg	3,6-2,6	0,5-0,3	1440/930	8-7,2	78-73	0,83-0,71	4,9-3,7	1,5-1,7	1,6-1,9	23,9-26,7	0,0157	38,8
132Sa	4-2,6	0,5-0,3	1440/940	9,2-6,4	75-78	0,84-0,75	4,2-3,7	1,2-1,3	1,3-1,5	26,5-26,4	0,0282	44,9
132Sb	4,4-2,8	0,5-0,3	1440/940	10,1-6,9	77-79	0,82-0,74	4,0-3,8	1,3-1,5	1,5-1,6	29,2-28,5	0,0282	50,9
132Mc	6,5-4,5	0,5-0,3	1450/950	14-11	80-79	0,79-0,75	4,3-3,7	1,5-1,7	1,7-2	40,2-45,3	0,0435	56,9
132Me	7,5-5	0,5-0,3	1450/950	17-12,5	80-82	0,8-0,7	4,5-3,9	1,2-1,3	1,4-1,5	49,4-50,3	0,0538	64,7
132Mf	8,5-6	0,5-0,3	1450/950	19-15,5	81-80	0,8-0,7	5,5-3,9	1,6-1,7	1,8-2	56-60,3	0,0589	62,2
160Mb	9-6	0,5-0,3	1450/950	21-15,5	81-80	0,76-0,7	4,1-3,6	15-1,4	1,7-1,6	59,3-60,3	0,1032	92,3
160Lb	12-8	0,5-0,3	1450/950	25-22,5	82-82	0,86-0,63	4,0-3,0	1,3-1,2	1,5-1,2	79,1-80,5	0,1261	104,7
160Lc	16-11	0,5-0,3	1450/950	30-25,2	84-81	0,92-0,78	5,3-4,2	1,6-1,4	1,8-1,7	105,4-110,6	0,1548	119,4

ATTACHMENTS

ITA-4_6_poli_avvolgimento_unico_motori_doppia_polarita.pdf scarica allegato

ENG-4_6_poles_single_winding_double_polarity_motors.pdf

ASK US FOR INFORMATION

Double polarity motors:

2-4 Poles Single winding V400 Hz50

TYPE	KW	HP	ROUNDS N/MIN	400V (A)	η 100%	COSɸ 100%	IS/IN	CS/CN	CM/CN	CN(NM)	J KGM²	WEIGHT Kg
63b	0,22-0,15	0,3-0,2	2780/1390	0,65-0,65	61,5-54,5	0,8-0,61	3,7-2,7	2,4-2,3	2,5-2,4	0,8-1	0,00029	4,0
63c	0,3-0,18	0,4-0,2	2780/1390	0,9-0,8	69-65	0,7-0,58	3,8-2,9	2,5-2,4	2,7-2,5	1-1,2	0,00034	4,4
71b	0,5-0,3	0,7-0,4	2780/1390	1,1-0,9	73,1-70	0,9-0,69	3,9-3,2	1,5-1,9	1,7-2,0	1,7-2,1	0,00088	6,7
71c	0,6-0,45	0,8-0,6	2810/1390	1,6-1,4	72-66	0,75-0,7	4-3,2	2-2	2,3-2,1	2-3,1	0,00117	8,0
71e	0,8-0,6	1,1-0,8	2810/1390	2,2-1,8	73-67	0,72-0,72	3,8-3	1,9-1,9	2,1-2	2,7-4,1	0,00147	9,2
80b	0,8-0,6	1,1-0,8	2820/1400	2,2-1,5	67-71	0,78-0,81	3,8-3,9	1,7-1,7	1,9-1,9	2,7-4,1	0,00021	9,9
80c	1,1-0,8	1,5-1,1	2820/1400	2,7-2	69-70	0,85-0,83	4-4,4	1,9-1,9	2,4-2,5	3,7-5,5	0,00284	11,6
90Sa	1,25-1	1,7-1,4	2810/1410	3-2,5	70-73	0,86-0,79	4,7-4,5	2,2-2,1	3,2-2,7	4,3-6,8	0,00237	13,4
90Lb	1,7-1,3	2,3-1,8	2830/1420	4,2-3	72-73	0,81-0,86	4,9-4,7	2,2-2,1	3,3-2,8	5,7-8,7	0,00316	15,8
90Lc	2,2-1,5	3-2	2830/1420	5,4-3,5	71-73	0,83-0,85	4,1-4,1	2,2-2,2	3,5-3,2	7,4-10,1	0,00379	17,7
90Ld	2,8-2	3,8-2,7	2820/1420	6,9-4,5	73-76	0,8-0,85	4,8-4,5	2,2-2,2	3,5-3,2	9,5-13,5	0,00442	18,6
100La	2,4-1,8	3,3-2,4	2840/1430	5,4-4,3	70-75	0,92-0,81	4,3-4,3	2,1-2,2	2,2-2,3	8,1-12	0,00506	19,2
100Lb	3,4-2,5	4,6-3,4	2840/1430	7,7-6	75-77	0,85-0,78	6-5,1	2,4-2,2	2,6-2,3	11,4-16,7	0,00658	22,9
100Lc	4-3	5,4-4,1	2840/1430	9,4-7	76-78	0,81-0,79	7-6,1	2,6-2,4	3-2,9	13,5-20	0,0066	24,4
100Le	4,4-3,3	6-4,5	2840/1430	9,9-7,9	77-79	0,83-0,76	7,3-6,5	2,9-3,1	3,4-3,2	14,8-22	0,0073	24,4
112Mb	4,4-3,3	6-4,5	2850/1430	9,5-8	75-77	0,89-0,77	5,2-4,3	2-1,8	2,4-2,1	14,8-22	0,0104	28,7
112Mc	5-3,7	6,8-5	2850/1430	11-9	78-81	0,84-0,73	6,1-5,8	2,2-2,2	3,3-2,4	16,8-24,7	0,0122	31,8
112Me	6,2-4,4	8,4-6	2855/1430	13,6-10,7	76-79	0,87-0,75	5,5-5,3	2,0-2,1	2,1-2,3	20,7-29,4	0,0135	33,9
112MLg	7,2-5,1	9,8-6,9	2860/1440	15,8-12,4	78-79	0,84-0,75	7,2-6,9	2,1-2,2	2,3-2,5	24,1-33,8	0,0157	37,8
132Sa	5,5-4,5	7,5-6,1	2850/1440	12,3-9,9	81-87	0,8-0,76	7,3-4,9	2,0-1,8	2,2-2,0	18,4-29,9	0,0227	43,9
132Mb	7,5-5,9	10,2-8	2860/1450	15,3-12,7	82-87	0,86-0,77	7,1-6,1	2,0-2,0	2,1-2,0	24,7-38,9	0,0264	48,0
132Md	10,3-8	14-10,9	2880/1450	20-17,5	76-80	0,98-0,83	6,3-6,4	2,4-2,5	2,5-2,6	34,2-52,7	0,0359	58,4
132Me	12-9	16,3-12,2	2900/1450	24,5-19,4	80-87	0,88-0,77	5,5-5,1	2,2-2,1	2,3-2,2	39,5-59,3	0,0397	62,5
132Mf	13,5-10	18,4-13,6	2910/1450	27-22	80-82	0,9-0,8	6,2-5,6	2,1-1,7	2,2-2,0	44,3-65,9	0,0434	66,6
160Ma	12-9	16,3-12,2	2920/1450	24-18,5	85-86	0,85-0,82	5,3-4,5	2,2-2,1	2,3-2,3	39,3-59,3	0,0587	88,9
160Lb	15-12,2	20,4-16,6	2920/1450	29-25	85-86	0,88-0,82	6,3-6,9	2,1-2,0	2,3-2,1	49,1-80,4	0,0783	97,6
160Lc	18,5-14	25,2-19	2930/1460	35-28	87-88	0,88-0,82	6,3-6,1	2,2-1,8	2,3-2,0	60,3-91,6	0,0979	119,1

ATTACHMENTS

ITA-2_4_poli_avvolgimento_unico_motori_doppia_polarita.pdf scarica allegato

ENG-2_4_poles_single_winding_double_polarity_motors.pdf

ASK US FOR INFORMATION

Double polarity motors:

4-8 Poles Single winding V400 Hz50

TYPE	KW	HP	ROUNDS N/MIN	400V (A)	η 100%	COSɸ 100%	IS/IN	CS/CN	CM/CN	CN(NM)	J KGM²	WEIGHT Kg
56e	0,04-0,02	0,05-0,03	1350/650	0,35-0,45	42-20	0,39-0,32	2,5-1,2	4,0-2,5	4,2-2,8	0,3-0,3	0,00025	4,0
71b	0,18-0,11	0,24-0,15	1380/670	0,5-0,62	66-45	0,79-0,57	3,4-2,0	1,7-1,4	1,8-1,5	1,2-1,6	0,00120	7,2
71c	0,3-0,15	0,4-0,2	1380/680	0,8-0,75	62-45	0,87-0,64	2,3-2,1	1,6-1,8	1,89-2	2,1-2,1	0,00148	8,2
71e	0,37-0,22	0,5-0,3	1380/680	0,9-1	67-45	0,89-0,71	1,7-2,3	1,5-2,1	1,8-2,2	2,6-3,1	0,00147	9,4
80b	0,37-0,22	0,5-0,3	1380/680	1,2-1,4	60-45	0,74-0,5	3,2-2,2	1,5-1,8	1,8-2	2,6-3,1	0,00284	10,8
80c	0,6-0,26	0,8-0,4	1380/680	1,4-1,45	66-48	0,94-0,54	3,5-2,3	1,7-2	2-2,1	4,2-3,7	0,00316	12,7
90Sa	0,75-0,37	1-0,5	1390/680	1,7-1,8	75-50	0,85-0,59	3,8-2,3	1,4-1,7	1,5-2	5,2-5,2	0,00379	13,9
90Lb	0,i9-0,45	1,2-0,6	1400/690	2,3-2,2	67-54	0,84-0,55	3,5-2,7	1,6-2,3	1,7-2,5	6,1-6,2	0,00506	16,2
90Lc	1,1-0,6	1,5-0,8	1400/680	2,8-2,9	70-55	0,81-0,54	4-2,6	1,6-2,2	1,8-2,5	7,5-8,40	0,00607	8,1
90Ld	1,5-0,75	2-1	1400/680	3,6-3,1	70-58	0,86-0,6	3,8-2,4	1,6-2	1,8-2,2	10,2-10,5	0,00708	19,0
100La	1,1-0,6	1,5-0,8	1390/690	3,2-2,6	72-60	0,69-0,56	3,5-2,9	1,4-2	1,5-2,2	7,6-8,3	0,01132	21,2
100Lb	1,5-0,75	2-1	1400/700	3,4-3,1	73-61	0,87-0,57	3,7-2,8	1,4-2,1	1,5-2,2	10,2-10,2	0,0122	24,8
100Ld	1,8-0,9	2,4-1,2	1400/700	4-3,5	71-62	0,92-0,6	3,7-3	1,4-1,8	1,6-2	12,3-12,3	0,0126	25,8
112Mb	2,2-1,3	3-1,8	1420/710	4,8-4,4	77-66	0,86-0,65	4,1-3,6	1,4-2,1	1,6-2,3	14,8-17,5	0,0122	33,9
112Md	2,5-1,6	3,4-2	1420/710	5,4-5,3	77-67	0,87-0,61	4,8-3,4	1,5-1,7	1,7-1,9	16,8-20,2	0,0122	35,9
112MLg	3-1,8	4,1-2,4	1420/710	6,6-6,5	78-69	0,84-0,58	5,2-4	1,6-1,5	2-1,6	20,2-24,2	0,0210	40,0
132Mb	3,3-1,8	4,5-2,4	1430/720	7,1-5,5	79-77	0,85-0,61	7,3-3,5	1,5-2,1	1,8-2,3	22-23,9	0,0359	52,5
132Mc	4,4-2,4	6-3,3	1440/730	9,1-7,8	80-76	0,87-0,59	4,1-3,2	1,4-1,7	1,6-1,8	29,2-31,4x	0,0435	58,7
132Md	5,5-3	7,5-4,1	1440/730	12-8,8	82-79	0,81-0,62	4,8-3,4	1,8-2,2	2-2,2	36,5-39,3	0,0487	62,7
132Me	6,1-3,3	8,3-4,5	1440/730	13-10	83-80	0,82-0,6	5-3,6	1,9-2,3	2,1-2,3	40,5-43,2	0,0538	66,7
132Mf	7-3,7	9,5-5	1440/730	14,6-11,2	83-81	0,83-0,59	5,2-4,2	2,2-2,4	2,3-2,6	46,4-48,4	0,0538	70,8
160Ma	6,3-5,4	8,6-5,4	1450/740	13,7-12	88-84	0,76-0,57	4,5-3,2	1,9-2,1	2-2,2/td>	41,5-51,6	0,1032	86,4
160Mb	8-5,2	10,9-7,1	1450/740	15,9-12,2	88-85	0,83-0,72	4,6-3,4	2-2,2	2,1-2,3	52,7-67,1	0,1032	95,2
160Lb	9,5-6,1	12,9-8,3	14507740	18,1-13,8	89-85	0,85-0,75	4,9-3,7	2,2-2,6	2,4-2,8	62,6-78,8	0,1261	107,9
160Lc	11-7	15-9,5	1450/740	21,2-16	89-84	0,84-0,75	5,2-4,2	2,2-2,1	2,4-2,2	72,5-90,4	0,1548	123,1

ATTACHMENTS

ITA-4_8_poli_avvolgimento_unico_motori_doppia_polarita.pdf scarica allegato

ENG-4_8_poles_single_winding_double_polarity_motors.pdf

ASK US FOR INFORMATION

Double polarity motors:

2-8 Poles 2 Separate windings V400 Hz50

TYPE	KW	HP	ROUNDS N/MIN	400V (A)	η 100%	COSɸ 100%	IS/IN	CS/CN	CM/CN	CN(NM)	J KGM²	WEIGHT Kg
63c	0,18-0,05	0,2-0,07	2750/670	0,65-0,65	43-21	0,93-0,53	2,5-1,5	1,2-2,2	1,5-2,4	0,6-0,7	0,00034	4,6
71b	0,3-0,09	0,4-0,12	2800/670	0,9-0,6	56-40	0,86-0,54	3,5-2,2	1,3-1,9	1,4-2,1	1-1,3	0,00095	7,0
71c	0,37-0,11	0,5-0,15	2820/670	1,25-0,70	57-42	0,75-0,54	2,3-1,9	2,3-1,6	2,5-2	1,3-\,6	0,00117	8,3
80b	0,55-0,11	0,7-0,15	2820/670	1,5-0,9	65-41	0,82-0,43	2,7-2,2	1,9-2,2	2-2,1	1,9-1,6	0,00237	10,4
80c	0,75-0,15	1-0,2	2820/680	1,7-1	71-40	0.,9-0,54	4,5-2,4	1,3-1,9	1,5-2,3	2,5-2,1	0,00284	12,2
90Sa	1-0,25	1,4-0,3	2820/680	2,5-1,25	66-50	0,88-0,58	3,5-2	1,3-1,3	1,4-1,6	3,4-3,5	0,00237	14,1
90Lb	1,3-0,33	1,8-0,4	2870/700	3,8-2	63-40	0,78-0,6	4,2-2,5	1,4-1,6	1,5-2	4,3-4,5	0,00347	16
90Lc	1,6-0,4	2,2-0,5	2870/700	4,9-2,3	70-42	0,67-0,6	5,3-3	1,3-1,6	1,5-1,8	5,3-5,5	0,00379	18,6
100Lb	2,2-0,6	3-0,8	2880-710	5,2-2,6	70-58	0,87-0,57x	4,5-2,7	1,6-1,5	1,7-1,6	7,3-8,1	0,00658	42,0
112Mb	3-0,75	4,1-1	2880/710	6,4-2,8	77-60	0,88-0,65	6,5-3,9	2,5-1,3	2,7-1,5	10-10,1	0,01219	30,1
132Sa	3,7-1	5-1,4	2920/720	10,5-5,5	80-58	0,64-0,45	6,8-4	2-1,8	2,2-2	12,1-13,3	0,01242	46,1
132Mb	4-1,1	5,4-1,5	2920/720	11,5-5,7	82-60	0,61.0,46	5,7-4,8	2,1-1,8	2.,3-2	13,1-14,6	0,01581	50,4
132Mc	5,5-1,4	7,5-1,9	2920/720	13-6	83-60	0,74-0,56	7,4-4,3	2,1-2	2,3-2,1	18-18,6	0,01919	57,0
132Md	6,2-1,6	8,4-2,2	2920/720	12,2-6,5	81-68	0,91-0,52	7,5-4,3	1,8-1,9	2-2,1	20,3-21,2	0,0214	61,3
132Me	7,0-1,8	9,5-2,4	2920/720	15,6-6,8	83-72	0,78-0,53	6-4,2	1,7-2,1	2,1-2,4	22,9-23,9	0,0237	65,6
160Mb	7,5-2	10,2-2,7	2930/720	15,8-7,4	81-73	0,85-0,54	6,2-5,1	1,7-2,4	2,0-2,5	24,5-26,5	0,0461	102,5
160Lb	11,2-3,3	15,2-4,5	2930/720	23,6-11,8	82-77	0,84-0,52	7-5,5	2,8-1,8	2,8-2	36,5-43,8	0,0512	109,2

ATTACHMENTS

ITA-2_8_poli_avvolgimenti_separati_motori_doppia_polarita.pdf scarica allegato

ENG-2-8_poles_separate_winding_double_polarity_motors.pdf

ASK US FOR INFORMATION

Double polarity motors:

4-6 Poles 2 Separate windings V400 Hz50

TYPE	KW	HP	ROUNDS N/MIN	400V (A)	η 100%	COSɸ 100%	IS/IN	CS/CN	CM/CN	CN(NM)	J KGM²	WEIGHT Kg
63c	0,11-0,07	0,15-0,1	1380/880	0,58-,051	40-30	0,69-0,66	1,8-1,6	2,1-1,2	2,2-1,4	0,8-0,8	0,00034	5,0
71b	0,25-0,18	0,3-0,2	1380/880	0,7-0,65	62-56	0,83-0,71	2,4-2,4	1,2-1,8	1,3-1,9	1,7-2	0,00120	7,2
71c	0,37-0,22	0,5-0,3	1380/880	1,1-0,95	63-58	0,77-0,58	2,6-2,2	1,3-1,9	1,4-2	2,6-2,4	0,00148	8,280b
80b	0,5-0,3	0,7-0,4	1390/890	1,3-1,15	54-55	1,03-0,69	3,6-2,2	1,6-1,4	2,2-1,8	3,4-3,2	0,00237	10,8
80c	0,55-0,37	0,7-0,5	1390/890	1,65-1,35	66-60	0,73-0,64	3,8-3	1,7-2,1	1,8-2,2	3,8-3,9	0,00284	12,1
90Sa	0,55-0,37	0,7-0,5	1400/900	1,5-1,3	68-64	0,78-0,63	4,1-3,2	1,5-1,4	2,3-1,9	3,8-3,8	0,00237	13,9
90Lb	0,9-0,55	1,2-0,7	1410/910	2,1-1,8	68-64	0,91-0,69	4,0-3,5	2-1,6	2,1-1,7	6,1-5,8	0,00506	16,2
90Lc	1,1-0,75	1,5-1	1430/930	2,9-2,5	69-64	0,79-0,68	5-3,5	2,1-2	2,2-2,1	7,3-7,7	0,00379	18,1
100La	1,1-0,75	1,5-1	1430/940	3,2-2,6	73-66	0,68-0,63	3,9-3,2	2,4-1,5	2,6-1,8	7,3-7,6	0,00871	21,2
100Lb	1,5-0,9	2-1,2	1440/940	3,7-2,9	75-69	0,78-0,65	4,1-3,7	2,6-1,6	2,6-2,3	10-9,1	0,01132	24,8
100Le	1,8-1,1	2,4-1,5	1440/940	4,5-3,5	77-72	0,75-0,63	4,2-3,9	2,7-1,7	2,8-1,8	11,9-11,2	0,01262	26,5
112Ma	1,8-1,3	2,4-1,5	1440/940	4,8-4	74-73	0,73-0,64	4,5-4,1	2,3-1,7	2,8-2	11,9-13,2	0,01045	30,8
112Me	2,5-1,8	3,4-2,4	1440/940	6,4-4,9	77-71	0,73-0,75	5,4-4,2	2,9-1,8	3-2,6	16,6-18,3	0,0135	35,7
112MLg	3-2,2	4,1-5,2-3	1440/940	7-5,7	78-75	0,79-0,74	5,5-4,4	1,6-1,6	2.,6-2,5	19,9-22,4	0,0157	40,0
132Sa	2,6-1,8	3,5-2,4	1440/940	4,9-4,6	81-80	0,95-0,71	4,9-4,2	1,7-1,6	2-2,20	17,3-18,3	0,0282	46,3
132Sb	2,8-1,9	3,8-2,6	1450/950	5,3-4,9	82-80	0,93-0,7	5,1-4,1	2,1-2,2	2,3-2,3	18,4-19,1	0,0282	52,5
132Mb	3,6-2,4	4,9-3,3	1450/950	8,2-6,2	82-78	0,77-0,72	5,3-4,1	1,6-1,5	1,7-1,6	23,7-24,1	0,0359	52,5
132Mc	4,4-3,3	6-4,5	1450/950	10-8,2	84-84	0,76-0,69	8,3-5	3,1-2,4	4,3-2,5	29-33,2	0,0435	58,7
132Md	5-3,8	6,8-5,2	1450/950	10,5-9	85-82	0,81-0,74	4,2-5,8	1,4-2	1,6-2,1	32,9-38,2	0,0487	62,7
132Me	5,5-4	7,5-5,4	1450/950	12,5-10,3	86-83	0,74-0,68	5,5-4,3	1,8-1,9	2-2,0	36,2-40,2	0,0538	66,7
160Mb	6,6-4,4	9-6	1450/950	13,5-10,3	85-82	0.83-0,75	5,4-5,3	1,6-2,4	1,8-2,6	43,5-44,3	0,1032	95,2
160Lc	12-8	16,3-10,9	1450/950	24,5-18,2	89-85	0,8-0,75	6,3-4,8	2,1-1,8	2,3-1,7	79,1-80,5	0,1548	123,1

ATTACHMENTS

ITA-4_6_poli_avvolgimenti_separati_motori_doppia_polarita.pdf scarica allegato

ENG-4_6_poles_separate_winding_double_polarity_motors.pdf

ASK US FOR INFORMATION

Double polarity motors:

2-4 Poles 2 Unique winding for fans

TYPE	KW	HP	ROUNDS N/MIN	400V (A)	η 100%	COSɸ 100%	IS/IN	CS/CN	CM/CN	CN(NM)	J KGM²	WEIGHT Kg
63c	0,3-0,07	0,4-0,095	2780/1390	0,9-0,5	69-55	0,7-0,37	3,8-2,8	2,5-1,1	2,7-2,7	1-0,5	0,00034	4,4
71b	0,5-0,1	0,7-0,14	2780/1390	1,1-0,4	73,1-63	0,9-0,57	3,9-3,5	1,5-1,6	1,7-1,7	1.7-0,7	0,00095	6,7
71c	0,6-0,12	0,8-0,16	2810/1390	1,6-0,52	72-65	0,75-0,51	4-3,8	2-1,9	2,3-2	2-0,8	0,00117	8,0
71e	0,8-0,16	1,1-0,22	2810-1390	2,2-0,65	73-65,5	0,72-0,54	3,8-3,6	1,9-1,8	2,1-2	2,7-1,1	0,00147	9,2
80b	0,8-0,16	1,1-0,22	2820/1400	2,2-0,5	67-68	0,78-0,68	3,8-3,9	1,7-1,8	1,9-2	2,7-1,1	0,00237	9,9
80c	1,1-0,22	1,5-0,3	2820/1400	2,7-0,6	69-70	0,85-0,76	4-4,2	1,9-2	2,4-2,1	3,7-1,5	0,00284	11,6
90Sa	1,4-0,25	1,9-0,34	2820/1400	3,4-0,8	69-65	0,86-0,69	4,5-4,6	1,8-1,9	2,1-2,3	4,7-1,7	0,00237	3,4
90Lb	1,8-0,37	2,4-0,5	2820/1400	4,5-1,2	72-68	0,8-0,66	4,9-3,2	2,2-1,9	3,3-2	6,1-2,5	0,00316	15,8
100La	2,5-0,50	3,4-0,9	2830/1400	6,2-1,5	70-70	0.92-0,89	4,6-3,5	2,1-1,6	2-2	8,4-4,4	0,00506	19,2
100Lb	4-0,8	5,4-1,1	2840/1400	9,4-1,8	76-67	0,81-0,96	7-3	2,6-1,9	3-2	13,5-5,5	0,00693	24,4
100LE	4,8-0,85	6,5-1,3	2840/1400	9,5-2	75-70	0,97-0,98	5,2-4,4	2-1,9	2,4-2,5	16,1-6,5	0,0073	24,4
112Mb	4,5-0,9	6,1-1,2	2850/1400	9,5-2	75-77	0,91-0,21	5,2-4,3	2-1,8	2,4-2,1	15,1-6,1	0,0122	28,7
112Mc	5-1	6,8-1,4	2850/1410	11-2,5	78-73	0,84-0,79	6,1-4,5	2,2-2,1	3,3-2,7	16,8-6,8	0,0126	31,8
112Md	6,2-1,2	8,4-1,6	2855/1420	13,6-3	76-73	0,87-0,79	5,5-4,7	2-2,1	2,1-2,8	20,7-8,1	0,0131	31,6
112Me	7,2-1,5	9,8-2	2860/1420	15,8-3,5	78-73	0,84-0,85	7,2-4,1	2,1-2,2	2,7-3,2	24,1-10,1	0,0135	33,9
132Sa	5,5-1,1	7,5-1,5	2850/1420	12,3-3	81-73	0,8-0,73	7,3-4,7	2-2,1	2,2-2,8	18,4-7,4	0,0227	43,9
132Mb	7,4-1,5	10,1-2	2860/1420	15,3-3,5	82-73	0,85-0,85	7,1-4,1	2-2,2	2,1-3,2	24,7-10,1	0,0264	48,0
132Mc	8-1,6	10,9-2,2	2870/1420	16,2-3,6	84-74	0,85-0,87	7-4,3	2,4-2,2	2,6-3,3	26,6-10,8	0,0321	54,3
132Md	10-2,05	13,6-2,8	2880/1420	20-4	76-76	0,95-0,97	6,3-4,5	2,4-2,2	2,5-3,2	33,2-13,8	0,0359	58,4
132Me	12-2,4	16,3-3,3	2900/1430	24,5-6	80-77	0,88-0,75	5,5-5,1	2,2-2,2	2,3-2.3	39,5-16	0,0397	62,5
132Mf	13,5-2,7	18,4-3,7	2910-1430	27-6,8	80-78	0,9-0,77	6,2-6,1	2,1-2,4	2,2-2,9	44,3-18	0,0434	66,6
160Ma	12-2,4	16,3-3,3	2920/1430	24-6,5	85-77	0,85-0,66	5,3-5,1	2,2-2,2	2,3-2,3	39,3-16	0,0587	88,9
160Lb	15-3	20,4-4,1	2920/1430	29-7,4	85-78	0,88-0,75	6,3-6,3	2,1-2,5	2,3-3	49,1-20	0,0783	104,0
160Lc	18,5-3,7	25,2-5	2930/1430	35-9	87-81	0,88-0,73	6,3-5,8	2,2-2,2	2,3-2,4	60,3-24,7	0,0979	119,1

ATTACHMENTS

ITA-2_4_poli_avvolgimento_unico_ventilatori_motori_doppia_polarita.pdf scarica allegato

ENG-2_4_poles_unique_winding_for_fans_duble_polarity_motors.pdf

ASK US FOR INFORMATION

Double polarity motors:

6-8 Poles 2 Separate windings V400 Hz50

TYPE	KW	HP	ROUNDS N/MIN	400V (A)	η 100%	COSɸ 100%	IS/IN	CS/CN	CM/CN	CN(NM)	J KGM²	WEIGHT Kg
63c	0,07-0,037	0,1-0,05	890/660	0,48-0,45	45-40	0,47-0,3	1,8-1,6	2,0-1,5	2,2-1,6	0,8-0,5	0,00034	5,1
71c	0,18-0,09	0,2-0,12	880/670	0,7-0,65	55-37	0,68-0,54	2,3-1,9	1,9-1,7	2-1,8	2-1,3	0,00148	8,4
71e	0,22-0,11	0,3-0,15	880-670	0,82-0,5	56-38	0,69-0,84	2,4-2	2-1,9	2,1,8	2,4-1,6	0,00185	9,7
80c	0,37-0,25	0,5-0,3	880/680	1,3-1,2	50-38	0,82-0,79	2,7-1,8	1,7-1,5	1,9-1,7	4-3,5	0,00284	12,4
90Sa	0,37-0,22	0,5-0,3	900/690	1,5-1,3	58-44	0,61-0,56	3-2,4	1,9-1,8	2,1-2	3,9-3	0,00379	14,3
90Lb	0,5-0,36	0,7-0,5	900/690	2-1,6	60-51	0,6-0,64	2,2-1,8	2,3-1,9	2,5-2,1	5,3-5	0,00506	16,7
90Lc	0,6-0,44	0,8-0,6	900/690	2,1-1,7	60-51	0,69-0,73	2,2-1,8	2,3-1,9	2,5-2,1	6,4-6,1	0,00607	18,7
90Le	0,75-0,55	1-0,7	920/690	2,2-1,8	63-52	0,78-0,85	2,3-1,9	2,1-1,5	2,3-1,9	7,8-7,6	0,00708	20,5
100La	0,75-0,55	1-0,7	920/690	2,5-2	65-55	0,67-0,72	2,5-1,9	1,9-1,5	2,1-1,6	7,8-7,6	0,00871	21,8
100Lb	0,88-0,66	1,2-0,9	930/700	3-2,7	70-61	0,61-0,58	2,4-1,7	1,8-1,4	2-1,6	9-9	0,01132	25,6
112Mb	1,2-0,8	1,6-1,1	930-700	3,9-3,5	72-65	0,62-0,51	4,6-4,3	2,1-2	2,3-2,5	12,3-10,9	0,01894	34,9
112MLg	1,65-1,25	2,2-1,7	940-771	4,3-4,1	72-66	0,77-0,67	5,3-5,2	2,5-2,1	2,8-2,3	16,8-16,8	0,02570	41,2
132Sa	1,8-1,3	2,4-1,8	940/710	5,4-5,1	75-69	0,64-0,53	4,9-4,3	1,9-1,5	2,2-1,7	18,3-17,5	0,02817	47,7
132Mc	2,6-1,5	3,5-2	940/710	7,5-5,9	78-69	0,64-0,53	5,4-4,7	2,4-1,9	2,6-2,1	26,4-20,2	0,0435	60,5
132MD	3-1,8	4,1-2,4	940/710	8,7-7,3	78-72	0,74-0,49	5,1-4,6	2,1-1,9	2,2-2,1	30,5-24,2	0,0487	64,6
160Mb	5,5-3	7,5-4,1	950/720	11,5-7.5	82-75	0,84-0,77	5,6-4,7	2-2,1	2,1-2,4	55,3-39,8	0,1032	98,0
160Lb	7,5-5	10,2-6,8	950/720	15,5-12	83-78	0,84-0,77	5,8-4,8	2,1-2	2,2-2,2	75,4-66,3	0,1261	111,2

ATTACHMENTS

ITA-6_8_poli_avvolgimenti_separati_motori_doppia_polarita.pdf scarica allegato

ENG-6-8_poles_separate_winding_double_polarity_motors.pdf

ASK US FOR INFORMATION

Double polarity motors:

4-8 Poles 2 Unique winding for fans

TYPE	KW	HP	ROUNDS N/MIN	400V (A)	η 100%	COSɸ 100%	IS/IN	CS/CN	CM/CN	CN(NM)	J KGM²	WEIGHT Kg
56e	0,04-0,01	0,05-0,01	1350/650	0,35-0,30	42-20	0,39-0,24	2,5-1,1	4,0-2,0	4,2-2,5	0,3-0,1	0,00025	4,0
63c	0,08-0,018	0,11-0,02	1350/650	0,35-0,45	45-20	0,73-0,29	2,5-1,2	2,4-2,5	2,6-2,8	0,6-0,3	0,00034	5,0
63e	0,1-0,02	0,14-0,03	1360/650	0,42-0,48	52-22	0,66-0,27	3-1.1	2,5-2,4	2,6-2,7	0,7-0,3	0,00039	5,4
71b	0,18-0,035	0,24-0,05	1380/650	0,5-0,45	66-35	0.79-0,32	3,4-2,0	1,7-1,4	1,8-1,5	1,2-0,5	0,00095	7,2
71c	0,3-0,06	0,4-0,08	1380/650	0,8-0,5	62-25	0,87-0,69	2,2-2,5	1,6-1,5	1,8-1,5	2,1-0,9	0,00117	8,2
71e	0,37-0,08	0,5-0,11	1380/650	0,9-0,62	67-45	0,89-0,41	1,7-2,0	1,5-1,4	1,8-1,5	2,6-1,2	0,00147	9,4
80b	0,55-0,12	0,7-0,2	1380/670	1,5-0,70	60-45	0,88-0,55	3,2-2,1	1,5-1,8	1,8-2	3,8-1,7	0,00237	10,8
80e	0,75-0,18	1-0,2	1380/680	1,9-1	67-45	0,85-0,58	3,5-2,3	1,7-2,1	2-2,2	5,2-2,5	0,00316	12,7
90Sa	0,9-0,22	1,2-0,3	1400-680	2,3-1,4	67-45	0,84-0,5	3,5-3,2	2,6-1,8	1,7-2	6,1-3,1	0,00237	13,9
90Lb	1,1-0,25	1,5-0,3	1400/680	3,3-1,45	70-48	0,69-0,5	2 4-2,3	1,6-2	1,8-2,1	7,5-3,5	0,00316	16,2
90Lc	1,32-0,28	1,8-0,4	1400-680	3,8-1,85	70-50	0,72-0,44	3,8-2,4	1,6-2,1	1,8-2,2	9-3,9	0,000379	18,1
90LD	1,8-0,4	2,4-0,5	1400/690	4,2-2,2	72-50	0,86-0,53	3,5-2,4	1,4-1,7	1,5-2	12,3-5,5	0,00442	19,0
100Lb	2,2-0,45	3-0,6	1420/690	4,8-2,2	73-54	0,91-0,55	3,7-2,7	1,4-2,3	1,5-2,5	14,8-6,2	0,00658	24,8
100Le	3-0,55	4,1-0,7	1420/690	6,2-2,9	71-55	0,98-0,5	3,7-2,6	1,4-2,2	1,6-2,2	20,2-7,6	0,0073	26,5
112Ma	2,6-0,5	3,5-0,7	1420/690	5,4-2,4	77-63	0,9-0,57	4,1-2,6	1,5-2,1	1,6-2,4	17,5-6,9	0,0104	30,8
112Mb	3-0,55	4,1-0,7	1420/690	6,3-3,2	77-55	0,89-0,45	4,8-2,6	1,6-2,1	1,7-2,2	20,2-7,6	0,0122	33,9
112Mc	3,5-0,7	4,8-1	1430/700	7,5-3,3	78-58	0,86-0,53	5,2-2,4	1,5-2	2-2,2	23,4-9,6	0,0135	35,0
132Mb	5-1,2	6,8-1,6	1440/700	12-4,4	82-66	0,73-0,6	4,8-3,6	1,8-2,1	2-2,3	33,2-16,4	0,0264	52,5
132Mc	5,5-1,4	7,5-1,9	1440/700	13-5,3	82-67	0,75-0,57	5-3,4	1,9-1,8	2,1-1,9	36,5-19,1	0,0321	58,7
132Md	7-1,7	9,5-2,3	1440/710	14,6-6,5	83-69	0,83-0,55	5,2-4	1,8-2,1	2,1-1,6	46,4-22,9	0,0359	62,7
132Me	7,5-1,8	10,2-2,4	1450/710	15,2-6,8	85-76	0,84-0,5	4,9-3,1	2,0-1,7	2,3-2,2	49,4-24,2	0,0397	66,7
132Mf	8,7-2	11,8-2,7	1450/720	16,1-7,8	88-77	0,89-0,48	5,2-3,5	2,2-1,7	2,1-2,3	57,3-26,5	0,0434	70,8
160Ma	7,5-1,8	10,2-2,4	1450/720	15,2-6,8	85-76	0,84-0,5	4,9-3,2	1,9-2,2	2-1,8	49,4-23,9	0,0860	86,4
160Mb	9,5-2,3	12,9-3,1	1460/720	18,1-8,1	85-77	0,89-0,53	5,4-3,4	2-2,1	2,1-2,2	62,2-30,5	0,1032	95,2
160Lb	11-2,8	15-3,8	1460/730	21-20-8,8	88-79	0,86-0,26	5,2-3,6	2,2-1,7	2,4-2,3	72-36,6	0,1261	107,9
160Lc	14-3,2	19-4,4	1470/730	24-10,0	89-81	0,95-0,57	5,1-4,2	2,2-2,2	2,4-2,6	91-41,9	0,1548	123,1

ATTACHMENTS

ITA-4_8_poli_avvolgimento_unico_ventilatori_motori_doppia_polarita.pdf scarica allegato

ENG-4_8_poles_unique_winding_for_fans_duble_polarity_motors.pdf

ASK US FOR INFORMATION

Double polarity motors:

6-8 Poles 2 Separate windings for fans

TYPE	KW	HP	ROUNDS N/MIN	400V (A)	η 100%	COSɸ 100%	IS/IN	CS/CN	CM/CN	CN(NM)	J KGM²	WEIGHT Kg
71c	0,18-0,07	0,2-0,1	880/670	0,7-0,5	55-30	0,68-0,67	2,3-2,9	0,00148	2-1,6	2-1	0,00148	8,3
71e	0,22-0,09	0,3-0,12	880/670	0,82-0,65	56-37	0,69-0,54	2,4-1,7	1-1,7	2-1,8	2,4-1,3	0,00185	9,6
80c	0,37-0,15	0,5-0,2	880/670	1,3-0,8	50/42	0,82-0,65	2,7-2,4	1,7-1,5	1,9-1,7	4-2,1	0,00284	12,3
90Sa	0,37-0,15	0,5-0,2	880/670	1,4-0,9	58-42	0,66-0,57	3-2,4	1,8-1,5	2,1-1,7	4-2,1	0,00379	14,1
90Lb	0,55-0,22	0,7-0,3	900/690	2-1,2	60-44	0,66-0,6	2,2-2,4	2,3-1,8	2,5-2	5,8-3	0,00506	16,6
90Lc	0,75-0,30	1-0,4	910/690	2,4-1,4	62-49	0,73-0,63	3,3-2,6	2,1-1,4	2,3-1,6	7,9-4,2	0,00607	18,5
90Le	0,09-0,35	1,2-0,5	910/690	2,9-1,6	64-51	0,7-0,62	2,3-1,8	21-1,8	2,3-1,9	9,4-4,8	0,00708	20,3
100Lb	0,88-0,33	1,2-0,4	930/690	3-1,5	67-50	0,63-0,64	2.4-2,6	1,8-1,4	2-1,6	9-46	0,01132	25,3
100Le	1,2-0,45	1,5-0,6	940/700	3,2-1,7	69-51	0,72-0,75	2,8-2	1,9-1,7	2,1-2	11,2-6,1	0,01262	27,1
112Mb	1,5-0,6	2-0,8	940/700	4,1-2,7	69-51	0,77-0,63	4,8-4,7	2,1-1,9	2,2-2,1	15,2-8,2	0,01045	34,5
112Mc	1,8-0,75	2,4-1	940/700	6,2-3,6	70-52	0,6-0,58	5,4-4,6	2,1-1,9	2,6-2,2	18,3-10,2	0,01219	34,0
132Sb	2,2-0,9	3-1,2	940/710	7-4,0	75-66	0,61-0,49	4,1-5,2	2-2,1	2,1-2,3	22,4-12,1	0,03585	53,5
132Mc	3-1,2	4,1-1,6	950/710	8,7-4,5	77-68	0,65-0,57	4,4-4,3	1,9-1,5	2,1-1,7	30,2-16,1	0,04354	59,9
132Md	3,5-1,5	4,8-2	950/720	10-5,9	78-69	0,65-0,53	5,0-4,6	2-1,9	2,2-2,1	35,2-19,9	0,0487	64,0
132Me	4-1,6	5,4-2,2	960/720	11,5-6,8	79-72	0,64-4,72	5,4-4,6	2-1,6	2,1-2,1	39,8-21,2	0,0538	68,1
160Mb	5,5-2,2	7,5-3	960/720	13,5-9,2	79-73	0,75-0,47	5,3-4,7	2-2,1	2,1-2,3	54,7-29,2	0,1032	97,1
160Lb	7,5-3	10,2-4,1	960/720	16,0-12	82-78	0,83-0,46	5,6-4,8	2,1-2	2,3-2,1	74,6-39,8	0,1261	110,1

ATTACHMENTS

ITA-6_8_poli_avvolgimenti_separati_ventilatori_motori_doppia_polarita.pdf scarica allegato

ENG-6_8_poles_separate_winding_for_fans_duble_polarity_motors.pdf

ASK US FOR INFORMATION

Double polarity motors:

4-6 Poles 2 Separate windings for fans

TYPE	KW	HP	ROUNDS N/MIN	400V (A)	η 100%	COSɸ 100%	IS/IN	CS/CN	CM/CN	CN(NM)	J KGM²	WEIGHT Kg
63b	0,07-0,14	0,1-0,05	1400/880	0,4-0,3	52-30	0,49-0,55	3,3-2,4	1,7-1,3	1,8-1,4	0,5-0,4	0,00029	4,7
63c	0,09-0,05	0,12-0,07	1400/880	0,43-0,4	54-32	0,56-0,56	3,2-2,4	1,6-1,5	1,8-1,7	0,6-0,5	0,00034	5,1
71b	0,30-0,075	0,4-0,1	14007880	1,1-0,55	60-35	0,66-0,56	2,5-2	1,3-1,5	1,5-1,7	2-0,8	0,00095	7,4
71c	0,37-0,09	0,5-0,12	1400/880	1,37-0,68	62-38	0,63-0,5	3,3-2,4	1,8-1,3	1,9-1,5	2,5-1	0,00117	8,4
80c	0,75-0,25	1-0,3	1410/910	1.,9-0,7	74-67	0,77-0,77	4-3	1,7-1,4	1,8-1,5	5,1-2,6	0,00284	12,4
90Sa	0,75-0,25	1-0,3	1420/920	2-0,8	72-62	0,75-0,73	1,4-3,1	1,6-1,3	1,8-1,5	5-2,6	0,00237	14,3
90Lb	1,1-0,35	1,5-0,5	1420/920	2,8-1,1	72-63	0,79-0,73	3,9-2,9	1,8-1,4	2-1,6	7,4-3,6	0,00316	16,7
90Lc	1,3-0,4	1,8-0,5	1420/920	3,2-1,5	73-63	0,8-0,61	4,3-3,2	1,7-1,4	2-1,6	8,7-4,2	0,00379	18,7
90Le	1,5-0,5	2-0,7	1420920	3,9-1,7	75-64	0,74-0,66	4,6-2,8	1,7-1,5	1,9-1,7	10,1-5,2	0,00442	20,5
100La	1,65-0,45	2,2-0,6	1420/920	4,2-1,7	73-62	0,78-0,62	4,3-3,5	1,7-1,4	1,8-1,5	11,1-4,7	0,00506	1,8
100Lb	2,2-0,65	3-0,9	1430/930	5,5-2	74-65	0,78-0,72	4,7-3,4	1,9-1,65	2,1-1,8	14,7-6.7	0,00658	25,6
100Le	2,5-0,75	3,4-1	14307930	6,2-2,3	75-68	0,78-0,69	5,9-4,1	1,8-1,4	1,9-1,6	16,7-7,7	0,00734	27,3
112Mb	3-0,9	4,1-1,2	1430/930	7,1-2,7	79-68	0,77-0,71	6-3,5	2,2-1,3	2,3-1,4	20-9,2	0,0122	34,9
112MLg	4-1,2	5,4-1,6	1430/930	9,3-3,6	82-73	0,76-0,66	6,4-4,2	1,8-1,4	2,0-1,6	26,7-12,3	0,0157	41,2
132Mb	4,2-1,4	5,7-1,9	1430/940	9,5-3,7	80-73	0,8-0,75	7,7-4,7	2,0-1,3	2,1-1,4	28,1-14,2	0,0264	54,1
132Mc	5,5-1,8	7,5-2,4	1430/940	12,5-4,7	82-75	0,78-0,74	7,5-4,8	2,2-1,6	2,4-1,8	36,7-18,3	0,0321	60,5
132Me	7-2,3	9,5-3,1	1430/940	15,5-6	82-78	0,8-0,71	7,5-3,5	2,4-1,5	2,6-1,6	46,8-23,4	0,0397	68,7
160Mb	8,5-2,5	11,6-3,4	1450/960	18,1-7,1	84-80	0,81-0,64	7,2-4,7	2-1,4	2,1-1,5	56-24,9	0,1032	98,0
160Lb	11-3,5	15-4,8	1450/960	22,5-8,3	85-83	0,83-0,73	7,3-3,4	1,9-1,5	2-1,7	72,5-34,8	0,1261	111,2
160Lc	13,5-4,0	18,4-5,4	1450/960	25,2-9,4	87-84	0,88-0,73	7,1-4,8	1,8-1,9	2-2,1	89-39,8	0,1548	126,8

ATTACHMENTS

ITA-4_6_poli_avvolgimenti_separati_ventilatori_motori_doppia_polarita.pdf scarica allegato

ENG-4_6_poles_separate_winding_for_fans_duble_polarity_motors.pdf

ASK US FOR INFORMATION

Double polarity motors:

2-6 Poles 2 Separate windings V400 Hz50

TYPE	KW	HP	ROUNDS N/MIN	400V (A)	η 100%	COSɸ 100%	IS/IN	CS/CN	CM/CN	CN(NM)	J KGM²	WEIGHT Kg
63c	0.18-0,11	0,2-0,1	2760/770	0,7-0,6	43-30	0,86-0,88	2,5-1,6	1,1-1,2	1,5-1,4	0,6-1,4	0,00034	4,6
71b	0,25-0,15	0,3-0,2	2770/780	0,9-1,1	56-50	0,72-0,39	3,5-2,4	1,3-1,8	1,4-1,9	0,9-1,8	0,00089	7,0
71c	0,33-0,18	0,4-0,2	1770/780	1,2-1,2	57-54	0,7-0,4	2,3-2,2	2,3-2,9	2,5-2	1,1-2,2	0,00110	8,3
80b	0,55-0,22	0,7-0,3	2790/780	1,6-1,25	65-55	0,76-0,46	2,7-2,2	1,9-1.4	2-1,8	1,9-2,7	0,00237	10,4
80c	0,75-0,33	1-0,4	2820/790	2-1,35	71-60	0,76-0,59	4,5-3	1,3-2,1	1,5-2,1	2,5-4	0,00284	12,2
90Sa	1-0,48	1,4-0,7	2840/840	2,5-1,8	66-64	0,88-0,6	3,5-3,2	1,3-1,4	1,4-1,9	3,4-5,5	0,00237	14,1
90Lb	1,3-0,66	1,8-0,9	2850/860	3,7-2,4	63-60	0,81-0,66	4,2-3,5	1,4-1,6	1,5-1,7	4,4-7,3	0,00316	16,6
90Lc	1,6-0,8	2,21,1	2850/860	4,8-2,9	70-64	0,69-0,62	53-3,5	1,3-2	1,5-2,1	5,4-8,9	0,00379	18,6
100Lb	2,2-1,1	3-1,5	2890/890	5,0-3,8	70-68	0,91-0,62	4,5-3,7	1,6-1,6	1,7-2,3	7,3-11,8	0,00658	24,0
112Mb	3-1,5	4,1-2	2910/900	6,7-4,3	77-74	0,84-0,68	6,5-4,3	2,4-1,7	2,5-1,8	9,8-15,9	0,01219	30,1
132Mb	4,5-1,8	6,1-2,4	2930/930	8,7-4,6	80-74	0,93-0,76	6,3-4,1	2,1-1,5	2,2-1,6	14,7-18,5	0,01468	50,4
132Mc	5,5-2,2	7,5-3	2930/930	10,6-6,0	82-80	0,91-0,66	7,4-5	1,8-2,4	2,3-2,5	17,9-22,6	0,01919	57,0
132Md	6,5-2,8	8,8-3,8	2930/930	12,5-8,0	81-80	0,93-0,63	7,5-5,8	1,7-2	2,1-2,1	21,2-28,8	0,02145	61,3
160Mb	7,5-3,0	10,2-4,1	2930/930	15,8-8,5	81-80	0,85-0,64	6,2-5,8	1,7-2,4	2,0-2,6	24,5-30,8	0,0705	102,5
160Lb	11-3,7	15-5	2930/930	23-9,5	82-81	0,84-0,69	7,8-6,3	2,8-1,5	2,8-1,6	35,9-38	0,0861	109,2

ATTACHMENTS

ITA-2_6_poli_avvolgimenti_separati_motori_doppia_polarita.pdf scarica allegato

ENG-2-6_poles_separate_winding_double_polarity_motors.pdf

ASK US FOR INFORMATION

Double polarity motors:

2-12 Poles 2 Separate windings V400 Hz50

TYPE	KW	HP	ROUNDS N/MIN	400V (A)	η 100%	COSɸ 100%	IS/IN	CS/CN	CM/CN	CN(NM)	J KGM²	WEIGHT Kg
71c	0,37-0,05	0,5-0,07	2800/440	1-0,.6	70-25	0,76-0,48	4,6-1,9	1,8-2,3	2-2,5	1,3-1,1	0,00148	8,3
80b	0,53-0,09	0,7-0,12	2800/440	1,4-0,8	66-27	0,83-0,6	3,7-1,8	1,8-2,5	2,1-2,3	1,8-2	0,00284	10,4
90Lc	0,75-0,12	1-0,16	2880/440	1,9-1,3	63-30	0,91-0,44	4,5-1,9	1,3-2,2	1,5-2,4	2,5-2,6	0,00379	18,6
90Le	1,1-0,15	1,5-0,2	2880/440	2,7-1,5	65-31	0,91-0,47	4,3-1,9	1,4-2,8	1,7-3,2	3,6-3,3	0,00442	20,5
100La	1,8-0,22	2,4-0,3	2880/440	3,8-1,6	70-33	0,98-0,6	4,6-1,6	2,3-2,2	2,5-2,3	6-4,8	0,00506	20,1
100Lb	2,2-0,25	3-0,3	2880/440	4,7-1,7	75-37	0,9-0,57	4,8-1,7	2,6-1,7	2,7-1,8	7,3-5,4	0,00658	24,0
112Mc	3,0-0,4	4,1-0,5	2900/440	6,5-2,5	75-41	0,89-0,56	8,1-1,8	2,8-1,8	2,9-2,0	9,9-8,7	0,01349	33,4
132Mb	4,2-0,6	5,7-0,8	2900/440	9,5-3,2	77-49	0,83-0,55	5,9-1,9	2,5-2,1	2,7-1,5	13,8-13	0,02644	50,4
132Mc	5,5-0,9	7,5-1,2	2900/440	12-3,8	81-62	0,82-0,55	7,5-2,1	2,7-1,4	2,7-1,5	18,1-19,5	0,03210	57,0
160Mb	7,5-1,5	10,2-2	2900-450	15,8-7,9	82-60	0,84-0,46	6,2-3,9	1,8-1,9	2-2,0	24,7-31,8	0,07048	102,5
160Lb	11-3,0	15-4,1	2900/450	23,5-12	84-65	0,81-0,56	7-3,7	2,5-1,8	2,8-2,0	36,2-63,7	0,08614	109,2

ATTACHMENTS

ITA-2_12_poli_avvolgimenti_separati_motori_doppia_polarita.pdf scarica allegato

ENG-2-12_poles_separate_winding_double_polarity_motors.pdf

ASK US FOR INFORMATION

Double polarity motors:

4-12 Poles 2 Separate windings V400 Hz50

TYPE	KW	HP	ROUNDS N/MIN	400V (A)	η 100%	COSɸ 100%	IS/IN	CS/CN	CM/CN	CN(NM)	J KGM²	WEIGHT Kg
71c	0,22-0,07	0,3-0,1	1420/430	0,7-0,6	62-26	0,73-0,65	2,4-1,6	1,2-1,9	1,3-2,0	1,5-1,6	0,00148	8,3
80c	0,37-0,07	0,5-0,1	1420/430	1,1-0,75	63-32	0,77-0,42	2,6-1,7	1,3-1,4	1,4-1,6	2,5-1,6	0,00284	12,3
90Sa	0,37-0,09	0,5-0,12	1420/430	1,3-0,9	65-37	0,63-0,39	4,1-1,6	1,5-2	2,1-2,2	2,5-2	0,00379	14,1
90Lb	0,45-0,10	0,6-0,14	1420/430	1,5-1,0	65-38	0,67-0,38	3,6-1,8	1,6-1,8	2,2-2	3-2,2	0,00506	16,6
90Lc	0,55-0,13	0,7-0,18	1420/430	1,8-1,1	66-42	0,67-0,41	4,0-1,6	1,8-2	2,2-2,1	3,7-2,9	0,00607	18,5
90Le	0,75-0,18	1-0,4	1420/430	2,1-1,4	67-44	0,77-0,42	3,8-1,7	2-1,8	2,1-2,0	5-4	0,00708	20,3
100Lb	1-0,25	1,4-0,3	1420/430	3,0-2,1	70-48	0,69-0,36	5-1,7	2,1-1,8	2,2-2,0	6,7-5,6	0,01132	25,3
100Lc	1,1-0,3	1,5-0,4	1420/430	3,2-2,3	72-52	0,69-0,36	5,4-1,6	2,4-1,8	2,6-2,1	7,4-6,7	0,01262	26,2
112Me	2,2-0,45	3-0,6	1420/430	5,3-2,4	77-55	0,78-0,49	8-2,0	2,2-1,5	2,3-2,3	14,8-10	0,02097	36,4
132Sb	2,2-0,75	3-1	1420/430	5,4-3,8	77-55	0,76-0,52	8,1-2,1	2,0-1,6	2-1,9	14,8-16.7	0,02817	53,5
132Mc	3,1-1	4,2-1,4	1430/440	7,0-5,0	78-56	0,82-0,52	8,4-3,4	1,6-1,6	2,1-2,5	20,7-21,7	0,04354	59,9
132Me	4-1,35	5,4-1,8	1430/440	9,0-6,0	80-55	0,8-0,59	8,3-3,5	1,7-1,5	1,7-1,9	26,7-29,3	0,05378	68,1
160Ma	5-1,7	6,8-2,3	1440-440	10-7,2	85-57	0,85-0,6	7,2-3,5	2,4-1,8	2,5-2	33,2-36,9	0,10319	88,1
160Lb	7,5-2,5	10,2-3,4	1440-440	15,5-10	85-58	0,82-0,62	8,2-3,8	2,1-2,0	2,4-2	49,8-54,3	0,1261	110,1
160Lc	9,2-3,0	12,5-4,1	1440-440	19,0-12,0	85-58	0,82-0,62	8,1-3,8	2,1-2,0	2,5-2,1	61-65,1	0,1548	125,6

ATTACHMENTS

ITA-4_12_poli_avvolgimenti_separati_motori_doppia_polarita.pdf scarica allegato

ENG-4-12_poles_separate_winding_double_polarity_motors.pdf

ASK US FOR INFORMATION
